A Gramática dos Gráficos

The Grammar of Graphics

Introdução

Você já se perguntou por que alguns gráficos funcionam bem e outros deixam você confuso? Ou talvez tenha se visto procurando “qual tipo de gráfico usar” sem realmente entender a lógica por trás de suas escolhas?

A resposta está em compreender que não há dezenas de tipos de gráficos diferentes. Há, na verdade, uma gramática unificada — um conjunto de componentes que podem ser combinados de infinitas maneiras para criar qualquer visualização que você queira.

Este é o poder da Grammar of Graphics.

História: Leland Wilkinson

Em 1999 (e posteriormente em uma edição expandida em 2005), o estatístico Leland Wilkinson publicou o livro The Grammar of Graphics (Wilkinson, 2005) — uma obra revolucionária que mudaria para sempre a forma como pensamos sobre visualização de dados.

O Problema que Wilkinson Queria Resolver

Antes de Wilkinson, cada tipo de gráfico era um universo isolado:

Um gráfico de barras tinha suas próprias regras.
Um gráfico de linhas tinha regras diferentes.
Um scatter plot era completamente separado.
Um boxplot era ainda outro animal.

Não havia uma linguagem comum que os conectasse. Se você aprendia sobre um tipo de gráfico, isso não o ajudava a entender o próximo. Era como se cada gráfico fosse uma língua estrangeira completamente diferente.

A Ideia Revolucionária

Wilkinson teve uma percepção fundamental: toda e qualquer visualização gráfica pode ser decomposta em componentes gramaticais, assim como toda sentença em português pode ser decomposta em sujeito, verbo, predicado, complementos, etc.

Por exemplo, considere a sentença: > “O médico receitou um antibiótico ao paciente.”

Os componentes gramaticais (sujeito, verbo, objeto, complemento indireto) são os blocos de construção. Você pode reorganizá-los, mudar um ou outro, e ainda terá uma sentença válida.

Wilkinson propôs que gráficos funcionam da mesma forma. Há componentes — camadas — que você combina para construir qualquer visualização.

A Grande Revelação

A beleza dessa ideia é que uma vez que você entenda a gramática, você não precisa memorizar tipos de gráficos. Você entende a lógica de como construí-los. Isso é libertador.

De Wilkinson para Hadley Wickham

A teoria de Wilkinson era elegante, mas permanecia principalmente na literatura estatística acadêmica. Tudo mudou quando o programador e estatístico Hadley Wickham descobriu o trabalho de Wilkinson.

Em 2007, Wickham criou ggplot2 — uma implementação prática e intuitiva da Grammar of Graphics em R (Wickham, 2016).

O nome ggplot2 vem exatamente daqui:

gg = Grammar of Graphics
plot = gráficos

Por que isso importa?

Compreender a gramática dos gráficos significa entender a lógica por trás de qualquer visualização. Não é sobre memorizar “qual gráfico usar quando”. É sobre entender por que você está usando um gráfico específico.

Para médicos e pesquisadores em saúde, isso é transformador: você consegue comunicar dados de forma muito mais efetiva quando realmente entende o que está fazendo.

As Camadas da Gramática (Layers)

Agora vamos aos componentes específicos. Cada gráfico — não importa quão complexo — é construído a partir dessas camadas:

1. Data (Dados)

A base de tudo. Seus dados, a sua tabela, seus números.

No nosso caso, estamos usando o dataset pacientes que contém informações sobre 403 pacientes: sexo, peso, circunferência de quadril, glicose sanguínea, idade, biotipo, e outras variáveis clínicas importantes.

Ver código R

# Vamos dar uma olhada na estrutura dos dados
pacientes |>
  head(10) |>
  select(id, sexo, idade, peso, altura, biotipo, glicose, colesterol, sistolica, diastolica) |>
  kbl(
    col.names = c("ID", "Sexo", "Idade", "Peso (kg)", "Altura (cm)",
                   "Biótipo", "Glicose", "Colesterol", "PAS", "PAD"),
    align = c("c", "l", "c", "c", "c", "l", "c", "c", "c", "c"),
    caption = "Primeiros 10 pacientes do dataset — variáveis clínicas selecionadas"
  ) |>
  kable_styling(
    bootstrap_options = c("striped", "hover", "condensed", "responsive"),
    full_width = FALSE,
    position = "center",
    font_size = 14
  ) |>
  row_spec(0, bold = TRUE, color = "white", background = "#2563EB") |>
  column_spec(1, bold = TRUE, color = "#64748B")

Primeiros 10 pacientes do dataset — variáveis clínicas selecionadas
ID	Sexo	Idade	Peso (kg)	Altura (cm)	Biótipo	Glicose	Colesterol	PAS	PAD
1000	female	46	54.88463	157.48	medium	82	203	118	59
1001	female	29	98.88306	162.56	large	97	165	112	68
1002	female	58	116.11955	154.94	large	92	228	190	92
1003	male	67	53.97745	170.18	large	93	78	110	50
1005	male	64	83.00734	172.72	medium	90	249	138	80
1008	male	34	86.18248	180.34	large	94	248	132	86
1011	male	30	86.63607	175.26	medium	92	195	161	112
1015	male	37	77.11064	149.86	medium	75	227	NA	NA
1016	male	45	75.29627	175.26	large	87	177	160	80
1022	female	55	91.62558	160.02	small	89	263	108	72

2. Aesthetics (aes) — O Mapeamento

“Aesthetics” significa mapear variáveis dos seus dados para propriedades visuais do gráfico.

Por exemplo:

A variável “peso” pode ser mapeada para o eixo x.
A variável “quadril” pode ser mapeada para o eixo y.
A variável “sexo” pode ser mapeada para a cor.
Uma variável contínua pode ser mapeada para o tamanho.

É nessa camada que você decide: “Quais dados quero mostrar? Como quero posicioná-los?”

Ver código R

# Exemplo: mapeando variáveis para o eixo x e y
ggplot(pacientes, aes(x = peso, y = glicose)) +
  theme_minimal() +
  labs(
    title = "Mapeamento de Aesthetics",
    subtitle = "Peso (eixo x) e Glicose (eixo y)",
    x = "Peso (kg)",
    y = "Glicose (mg/dL)"
  )

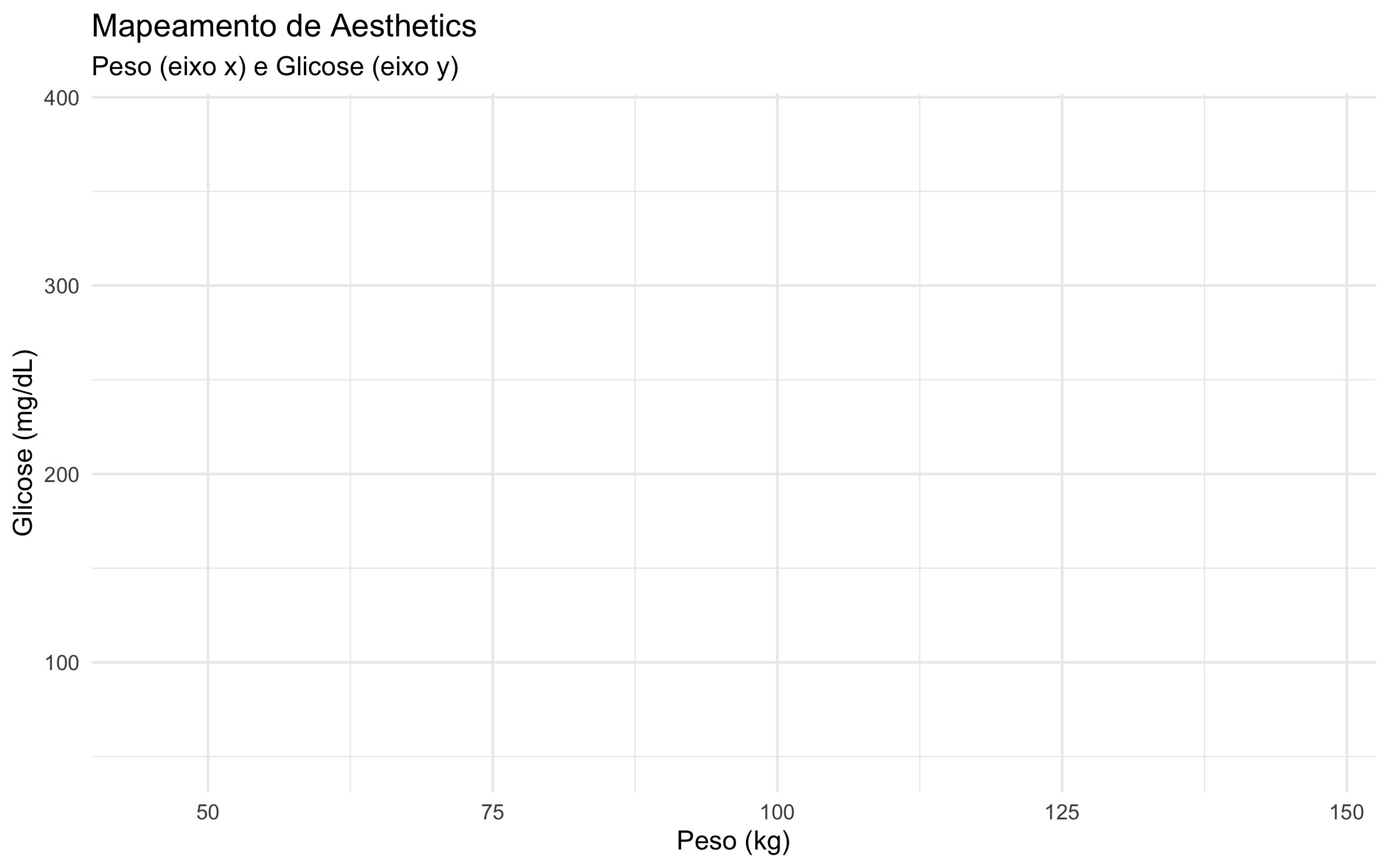

Repare: ainda não há pontos no gráfico. Só temos os eixos, o mapeamento estético. É como ter uma tela branca com as coordenadas já estabelecidas.

3. Geometries (geom) — As Formas Visuais

Agora você escolhe qual forma visual usar para representar seus dados:

geom_point() — pontos (scatter plot).
geom_bar() — barras (gráfico de barras).
geom_line() — linhas (gráfico de linhas).
geom_boxplot() — caixas (boxplot).
geom_histogram() — histograma.
geom_smooth() — linha de tendência.

Ver código R

# Adicionando geometria: pontos
ggplot(pacientes, aes(x = peso, y = glicose)) +
  geom_point(alpha = 0.6, color = cores[["azul"]]) +
  theme_minimal() +
  labs(
    title = "Adicionando Geom: Pontos aparecem!",
    x = "Peso (kg)",
    y = "Glicose (mg/dL)"
  )

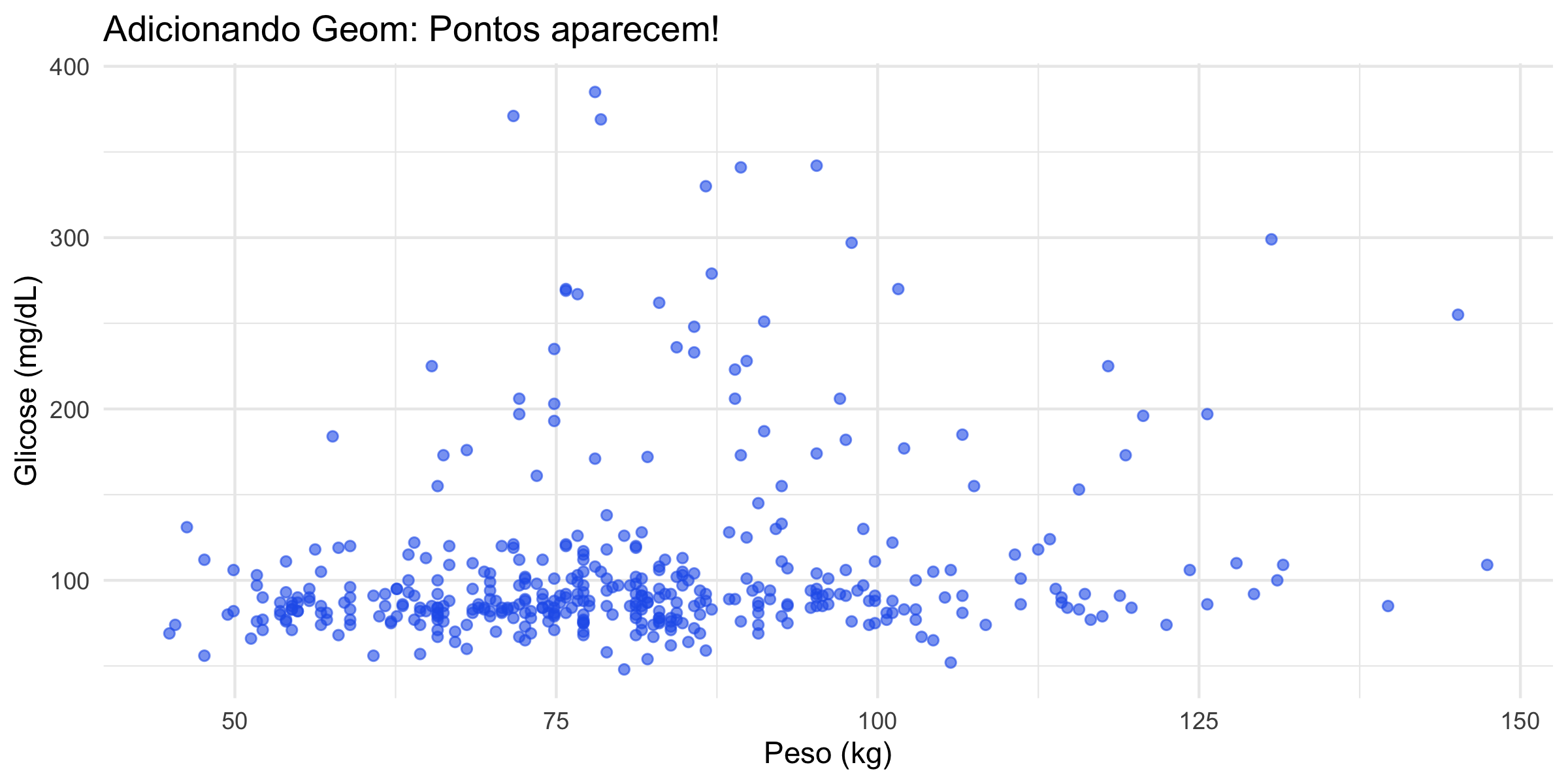

Viu? A mesma aes (estética), mas agora com geom_point(), temos pontos visualizados!

4. Facets — Dividindo em Painéis

Às vezes você quer mostrar o mesmo gráfico, mas separado por categorias.

Por exemplo: mostrar a relação entre peso e glicose, mas separadamente para homens e mulheres.

Ver código R

ggplot(pacientes, aes(x = peso, y = glicose, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  facet_wrap(~sexo) +
  scale_color_manual(values = paleta_sexo) +
  theme_minimal() +
  labs(

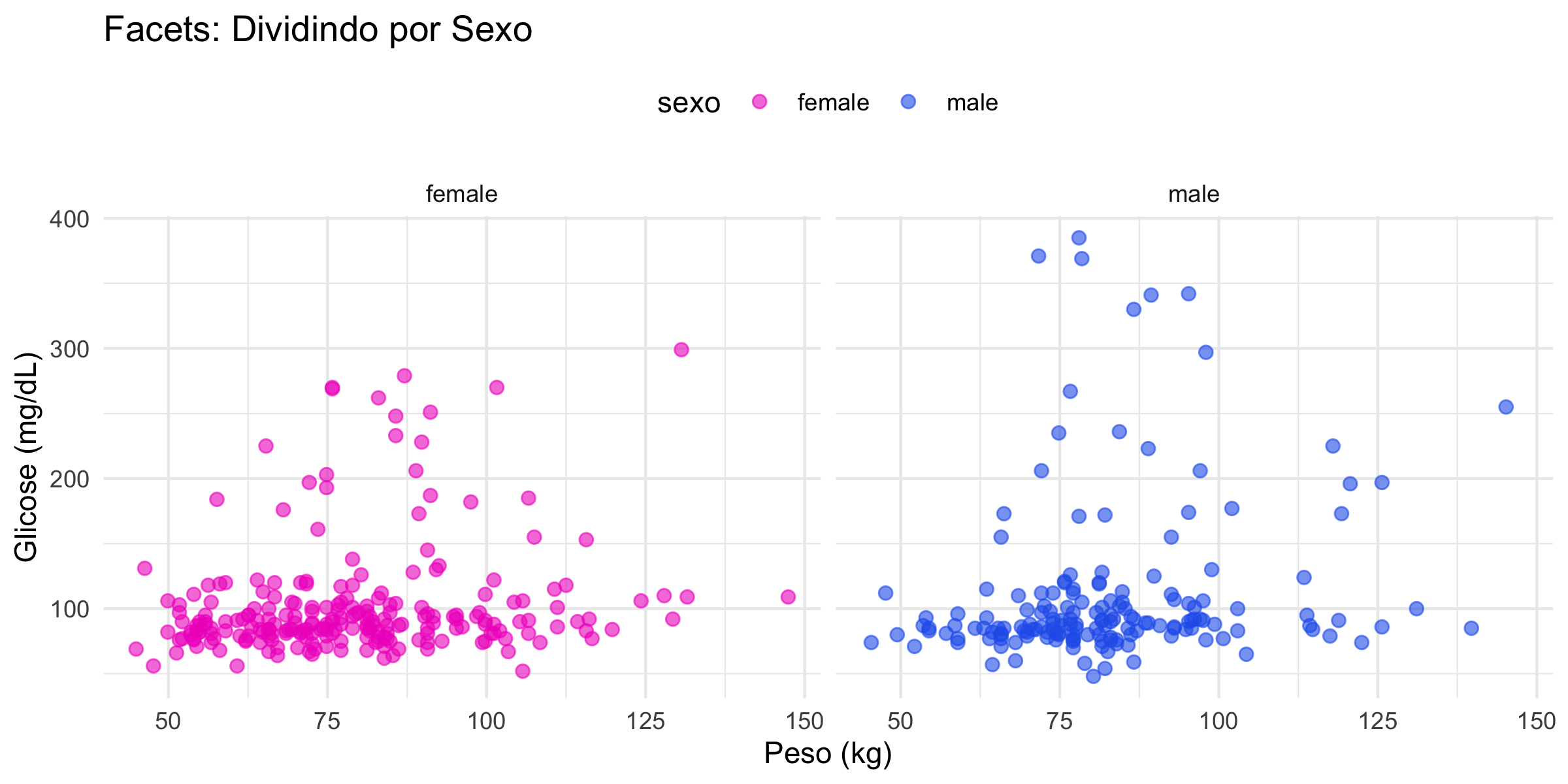

    title = "Facets: Dividindo por Sexo",
    x = "Peso (kg)",
    y = "Glicose (mg/dL)"
  ) +
  theme(legend.position = "top")

A camada de facets permite que você explore padrões específicos de subgrupos.

5. Statistics (Stat) — Transformações

Muitas vezes você não quer apenas plotar dados brutos. Você quer aplicar uma transformação estatística:

Calcular a média.
Ajustar uma linha de regressão.
Calcular uma densidade.
Sumarizar dados em uma contagem.

Ver código R

ggplot(pacientes, aes(x = peso, y = glicose)) +
  geom_point(alpha = 0.4, color = cores[["azul"]]) +
  geom_smooth(method = "lm", se = TRUE, color = cores[["vermelho"]], fill = cores[["vermelho"]]) +
  theme_minimal() +
  labs(
    title = "Statistics: Linha de Regressão Linear",
    subtitle = "Os dados (pontos) + tendência (linha vermelha)",
    x = "Peso (kg)",
    y = "Glicose (mg/dL)"
  )

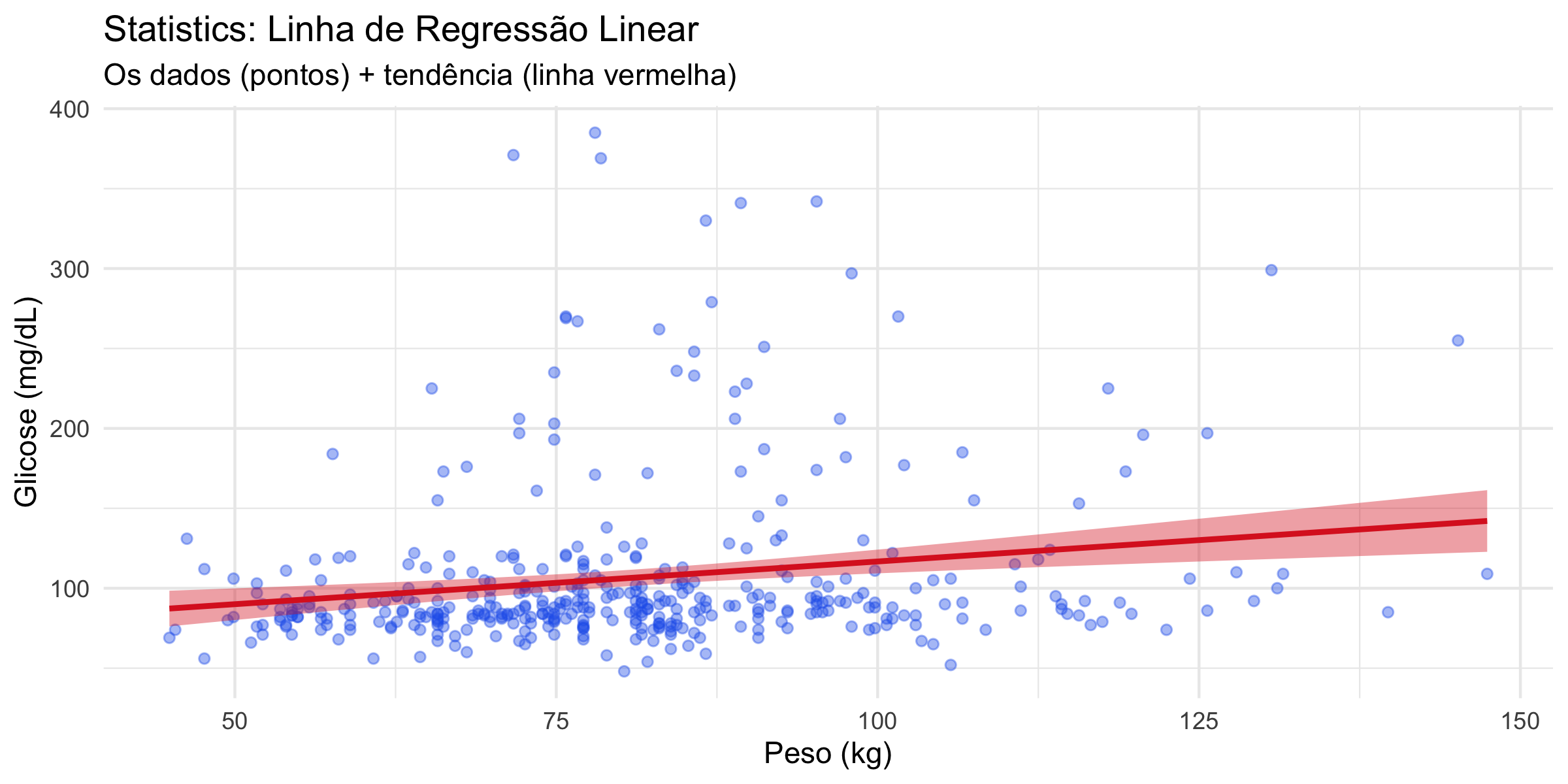

A linha de regressão é uma estatística — uma transformação calculada a partir dos dados.

6. Coordinates (Coord) — O Sistema de Coordenadas

Aqui vem uma das insights mais poderosas: o tipo de sistema de coordenadas que você usa muda completamente como o gráfico é interpretado.

A maioria dos gráficos usa coordenadas cartesianas (x e y perpendiculares). Mas há outras opções:

coord_cartesian() — cartesiano (padrão).
coord_flip() — inverte os eixos.
coord_polar() — polar (em círculo).
coord_fixed() — proporção 1:1.

Ver código R

# Criamos um gráfico de barras com contagem de biotipo
p1 <- ggplot(pacientes, aes(x = biotipo, fill = biotipo)) +
  geom_bar() +
  scale_fill_manual(values = paleta_cat) +
  theme_minimal() +

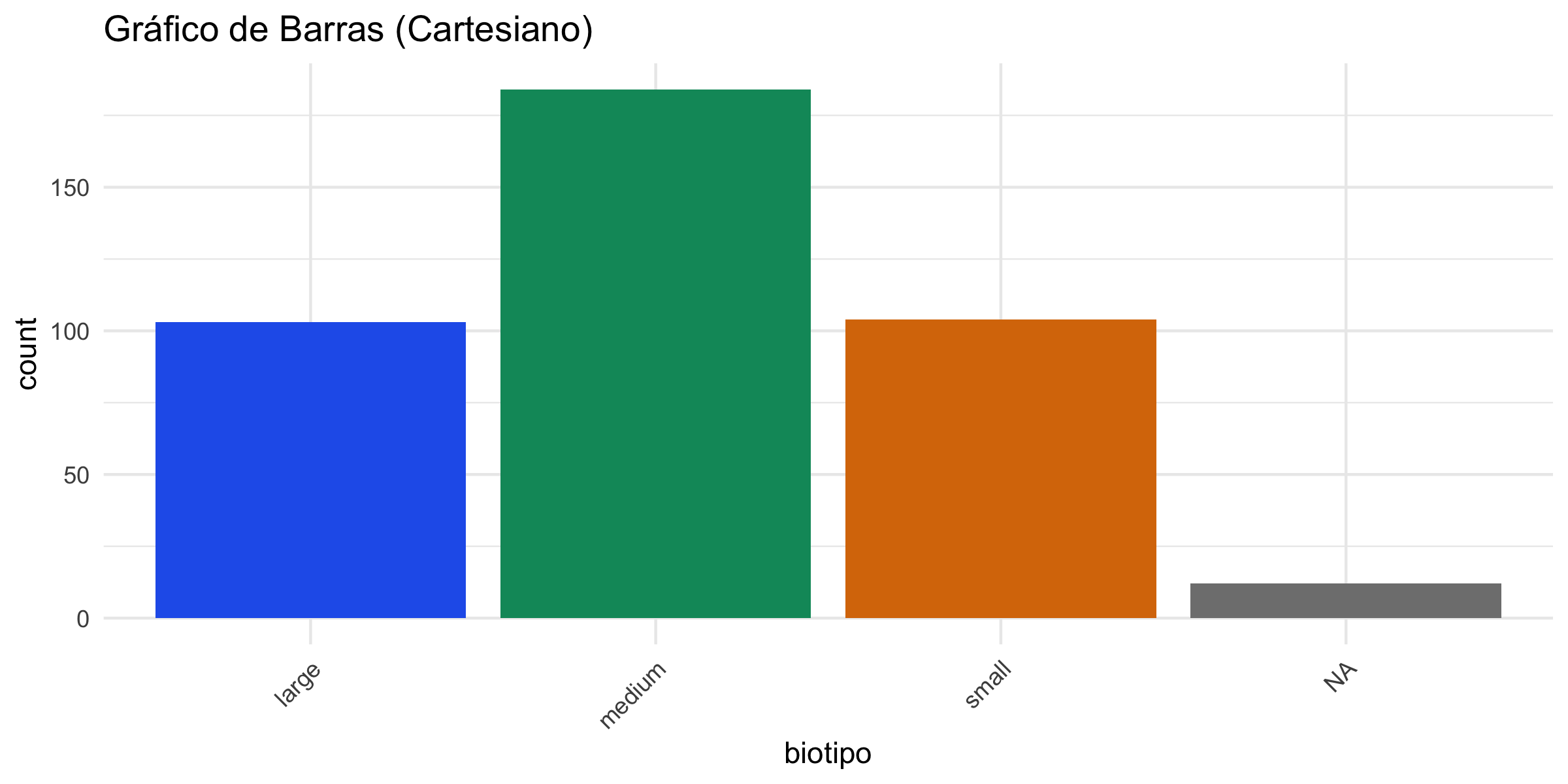

  labs(title = "Gráfico de Barras (Cartesiano)") +
  theme(legend.position = "none", axis.text.x = element_text(angle = 45, hjust = 1))

p1

Agora, aqui vem a parte legal…

Insight Poderoso: O Gráfico de Pizza é Uma Ilusão!

Um gráfico de pizza (pie chart) é literalmente um gráfico de barras em coordenadas polares.

Vamos demonstrar:

Ver código R

# Mesmo gráfico, mesmos dados, apenas mudamos coord_cartesian para coord_polar
p1_cartesiano <- ggplot(pacientes, aes(x = biotipo, fill = biotipo)) +
  geom_bar() +
  scale_fill_manual(values = paleta_cat) +
  theme_minimal() +
  labs(title = "Coordenadas Cartesianas (Barras)") +
  theme(legend.position = "none", axis.text.x = element_text(angle = 45, hjust = 1))

p1_polar <- ggplot(pacientes, aes(x = biotipo, fill = biotipo)) +
  geom_bar() +
  scale_fill_manual(values = paleta_cat) +
  coord_polar() +
  theme_minimal() +
  labs(title = "Coordenadas Polares (Pizza!)") +
  theme(legend.position = "none")

# Lado a lado
p1_cartesiano | p1_polar

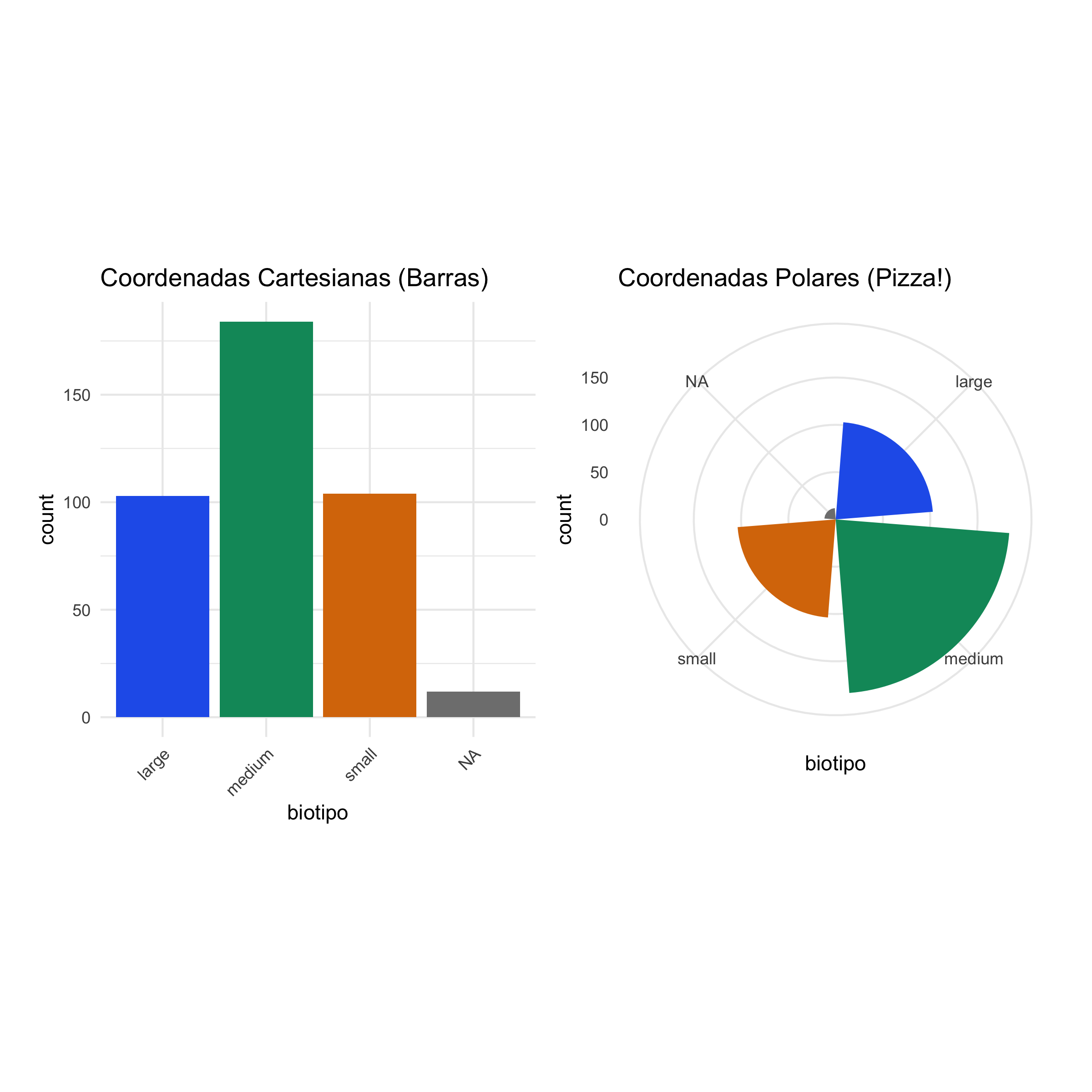

Vê só? Exatamente os mesmos dados, mesma geometria, mesma estética. A única coisa que mudou foi a camada coord_polar().

Isso desmistifica completamente o gráfico de pizza. Não é um tipo de gráfico especial — é apenas um gráfico de barras visualizado em um sistema de coordenadas diferente!

Nota Importante

Na medicina, gráficos de pizza são frequentemente não recomendados porque o olho humano tem dificuldade em comparar áreas circulares com precisão. Um gráfico de barras (mesmo em coordenadas cartesianas) geralmente comunica a informação de forma muito mais clara.

Entender isso — entender que você pode usar pizza mas não deveria — é parte do poder da gramática de gráficos.

7. Theme — A Aparência Visual

A última camada é o tema: cores de fundo, tamanho de fontes, cores dos eixos, etc.

Um tema não muda os dados ou como são mapeados. Ele muda apenas a aparência visual.

Ver código R

ggplot(pacientes, aes(x = peso, y = glicose, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  scale_color_manual(values = paleta_sexo) +
  tema_graficos() +  # Nosso tema customizado!
  labs(
    title = "Com Tema Customizado",
    x = "Peso (kg)",
    y = "Glicose (mg/dL)"
  )

Analogia Didática: Grammar of Graphics = Grammar of Language

Pense em como você construiria uma sentença em português:

Componente Gráfico	Componente Linguístico	Exemplo
Data	Sujeito	“O médico”
Aesthetics	Palavras/escolha de termos	“receitou um antibiótico”
Geom	Tipo de sentença	Afirmativa, interrogativa, etc.
Facets	Conjunções/separação em cláusulas	“ao paciente, que tinha febre”
Statistics	Tempos verbais/modificadores	Presente, passado, condicional
Coordinates	Estrutura sintática	Ordem das palavras (SVO vs. SOV)
Theme	Sotaque/estilo	“Ele é um sotaque carioca”

Assim como uma frase bem construída comunica claramente, um gráfico bem construído também comunica. E assim como você não precisa pensar em “qual ordem de palavras usar” — você usa a gramática naturalmente — você também não precisa pensar em “qual tipo de gráfico” quando você realmente entende a gramática.

Exemplo Prático Progressivo: Construindo Camada por Camada

Agora vamos construir um gráfico de verdade, começando do zero e adicionando camada por camada. Você verá exatamente como a gramática funciona na prática.

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso))

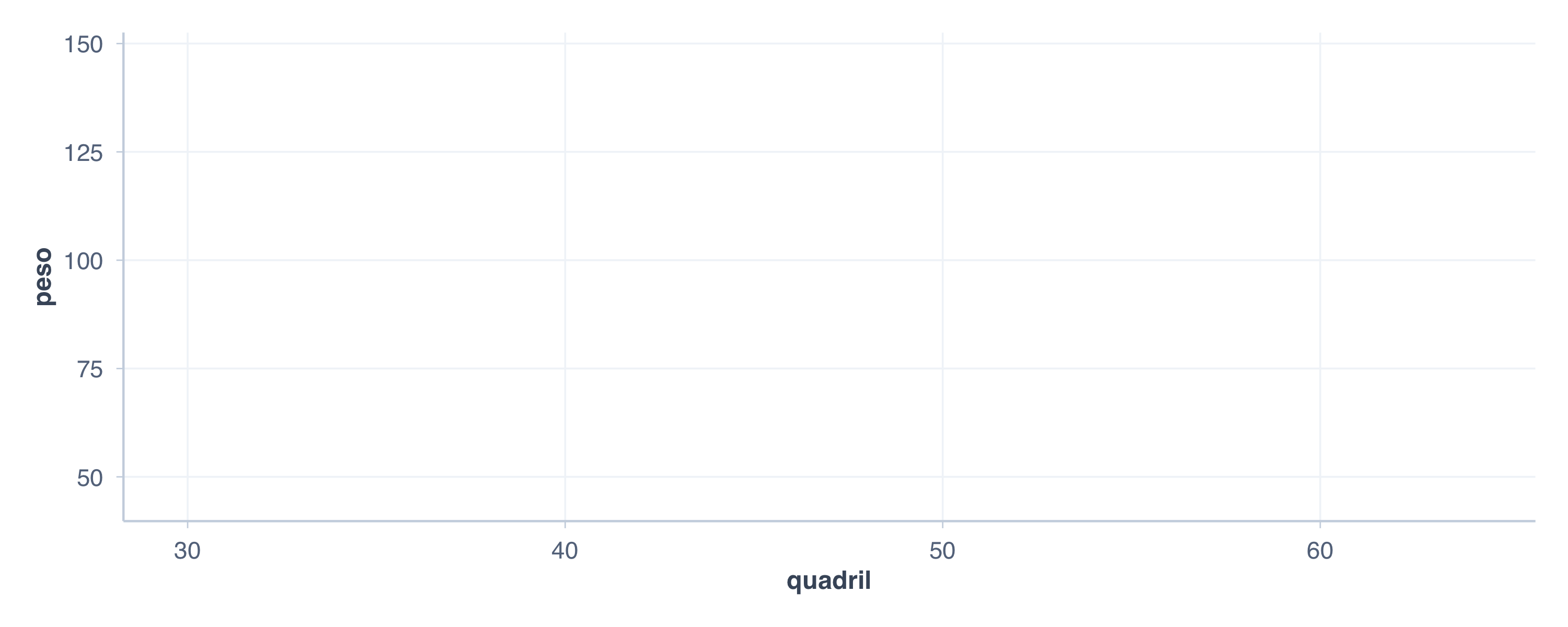

O que aconteceu? Definimos os dados (pacientes) e o mapeamento estético (quadril no eixo x, peso no eixo y). Mas não há nada para ver além dos eixos — porque ainda não temos uma geometria!

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso)) +
  geom_point(alpha = 0.6, color = cores[["azul"]])

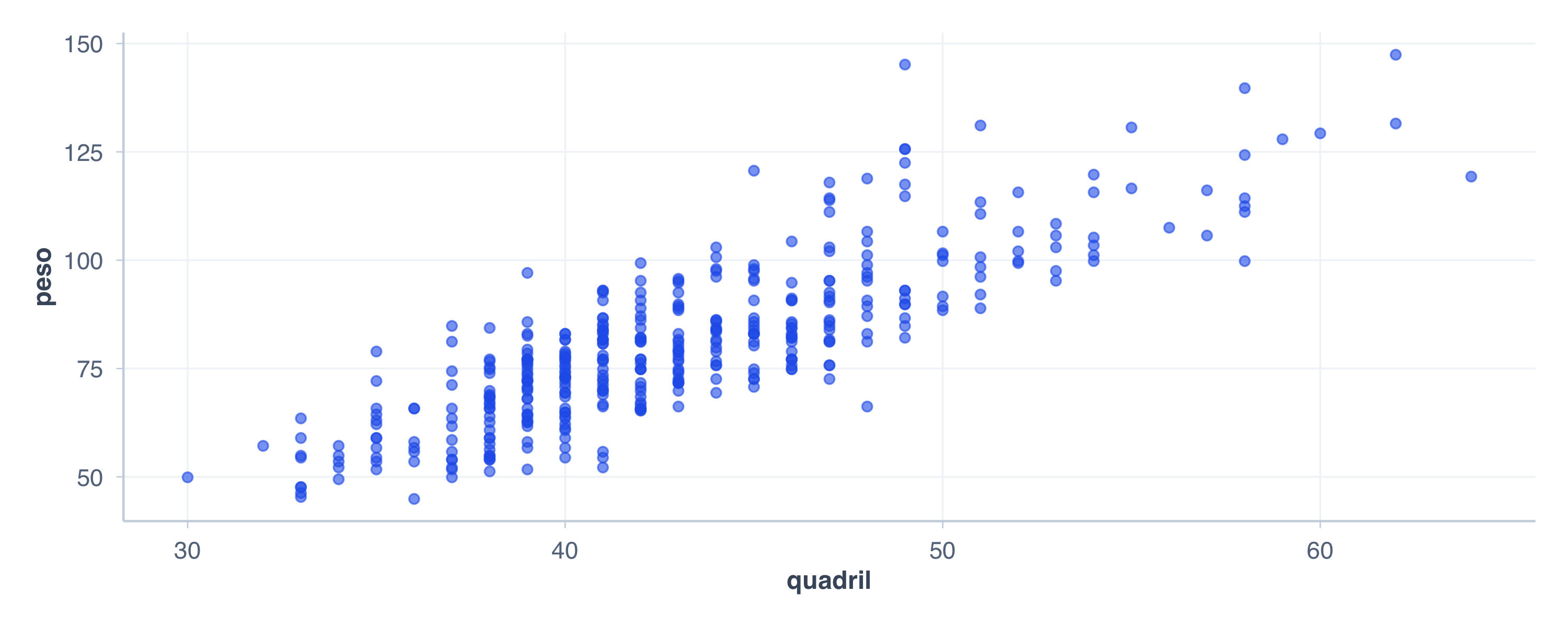

O que aconteceu? Agora temos pontos! Os dados foram mapeados para a tela. Cada ponto representa um paciente: seu peso (eixo y) versus sua circunferência de quadril (eixo x).

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  scale_color_manual(values = paleta_sexo) +
  theme(legend.position = "bottom")

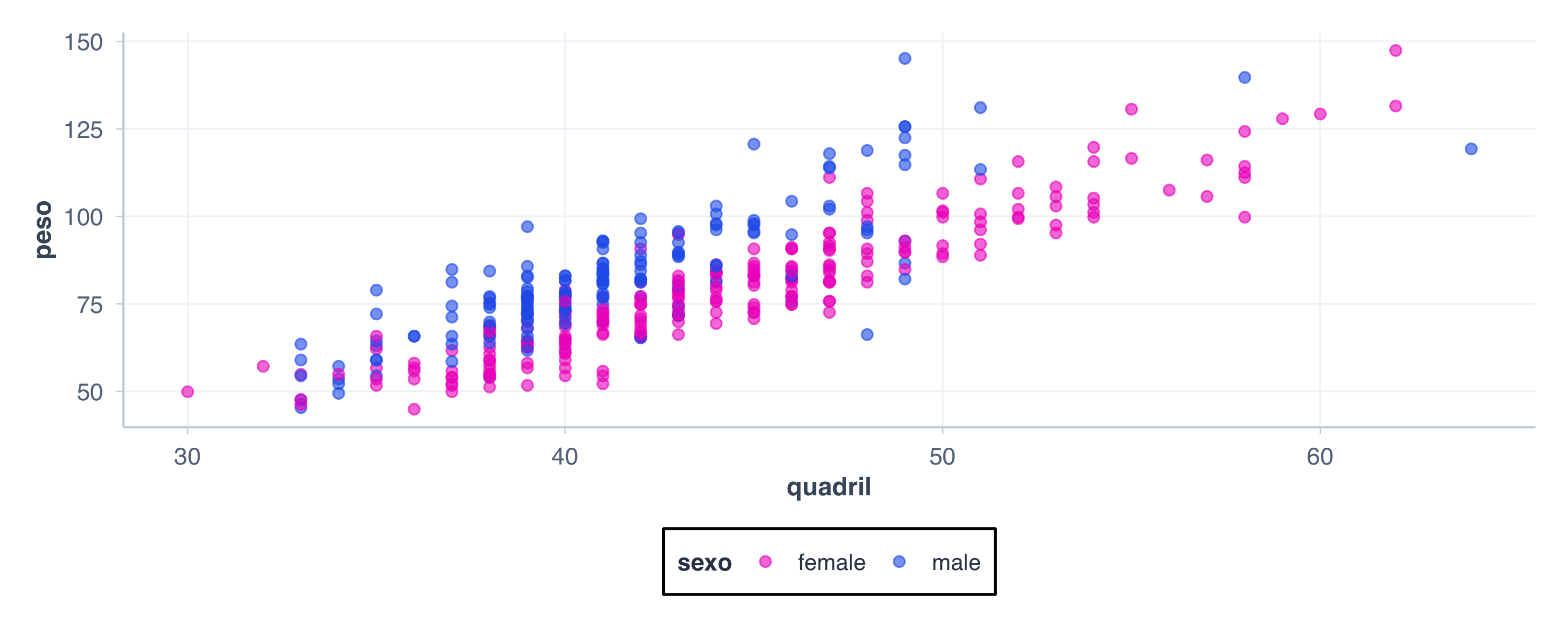

O que aconteceu? Agora mapeamos a variável sexo para a cor dos pontos. De repente, conseguimos ver um novo padrão: homens e mulheres provavelmente têm distribuições diferentes de peso e quadril.

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso, color = sexo, fill = sexo)) +
  geom_point(alpha = 0.4, size = 2) +
  geom_smooth(method = "lm", se = TRUE, alpha = 0.2) +
  scale_color_manual(values = paleta_sexo) +
  scale_fill_manual(values = paleta_sexo) +
  theme(legend.position = "bottom")

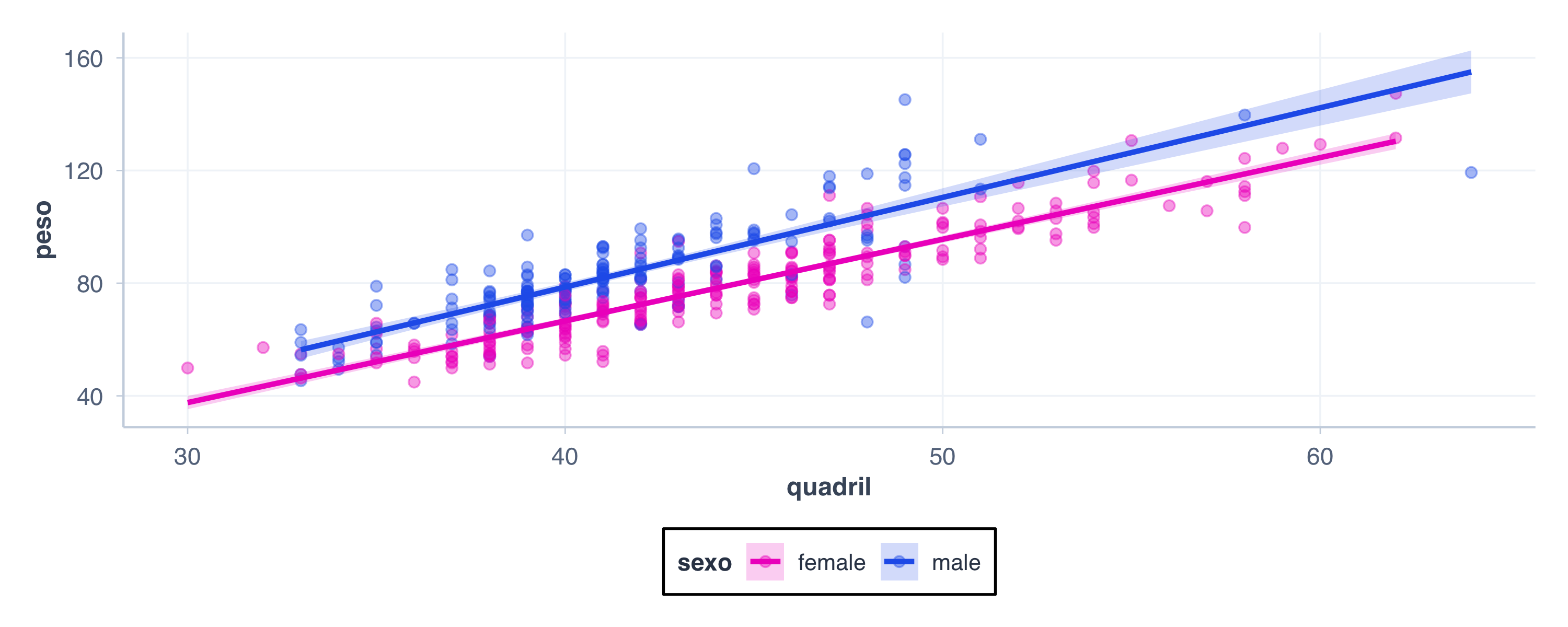

O que aconteceu? Adicionamos uma estatística: geom_smooth() calcula uma linha de regressão linear para cada grupo (sexo) e mostra a região de confiança (área sombreada). Agora podemos ver a tendência geral.

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  geom_smooth(method = "lm", se = TRUE, color = "black", alpha = 0.2) +
  scale_color_manual(values = paleta_sexo) +
  facet_wrap(~sexo) +
  theme_minimal() +

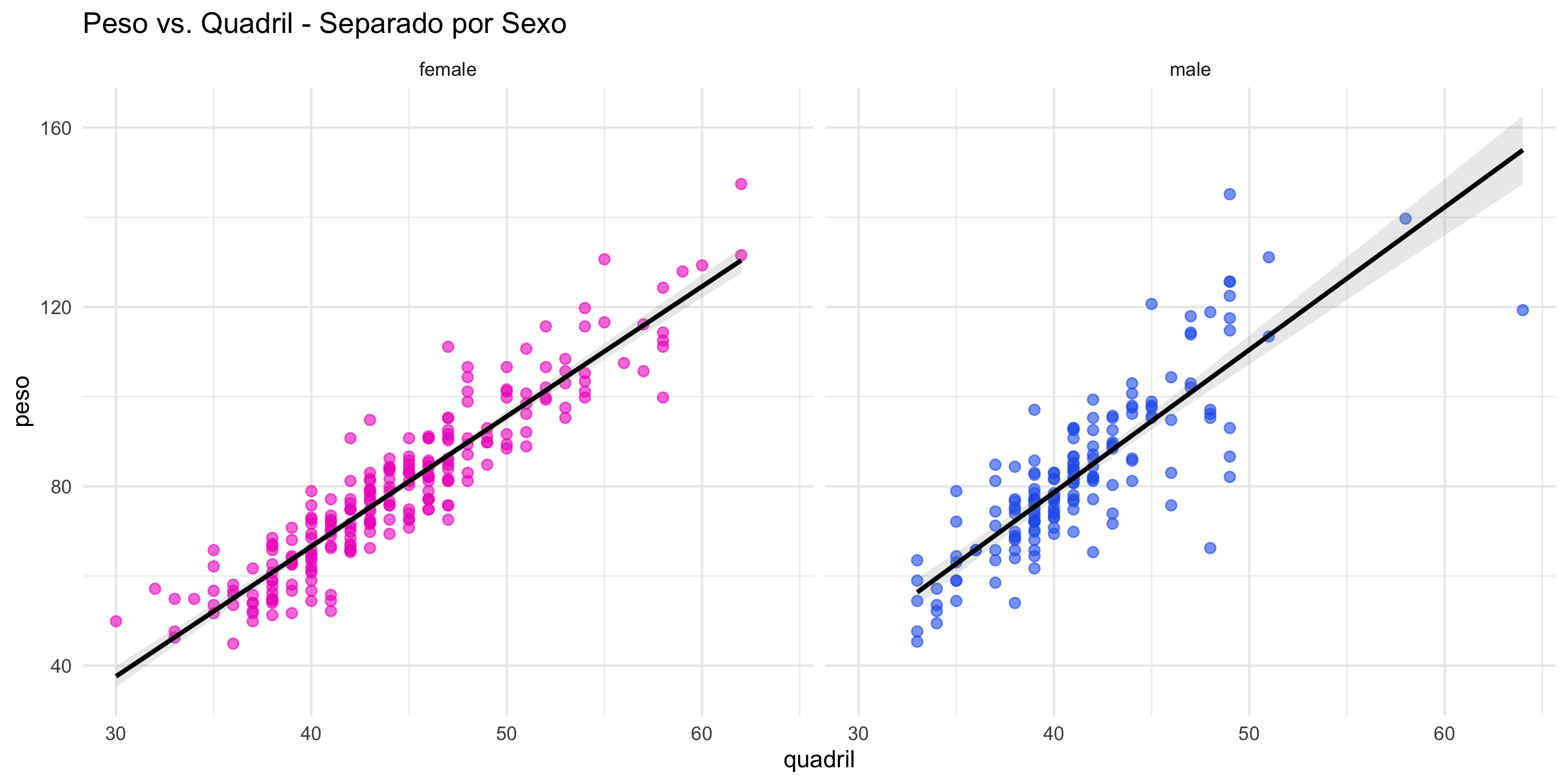

  labs(title = "Peso vs. Quadril - Separado por Sexo") +
  theme(legend.position = "none")

O que aconteceu? Usamos facet_wrap(~sexo) para criar dois painéis, um para cada sexo. Agora podemos ver os padrões mais claramente sem a sobreposição de cores. ç

Ver código R

ggplot(pacientes, aes(x = quadril, y = peso, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  geom_smooth(method = "lm", se = TRUE, color = "black", alpha = 0.2) +
  scale_color_manual(values = paleta_sexo) +
  facet_wrap(~sexo) +
  tema_graficos() +
  labs(

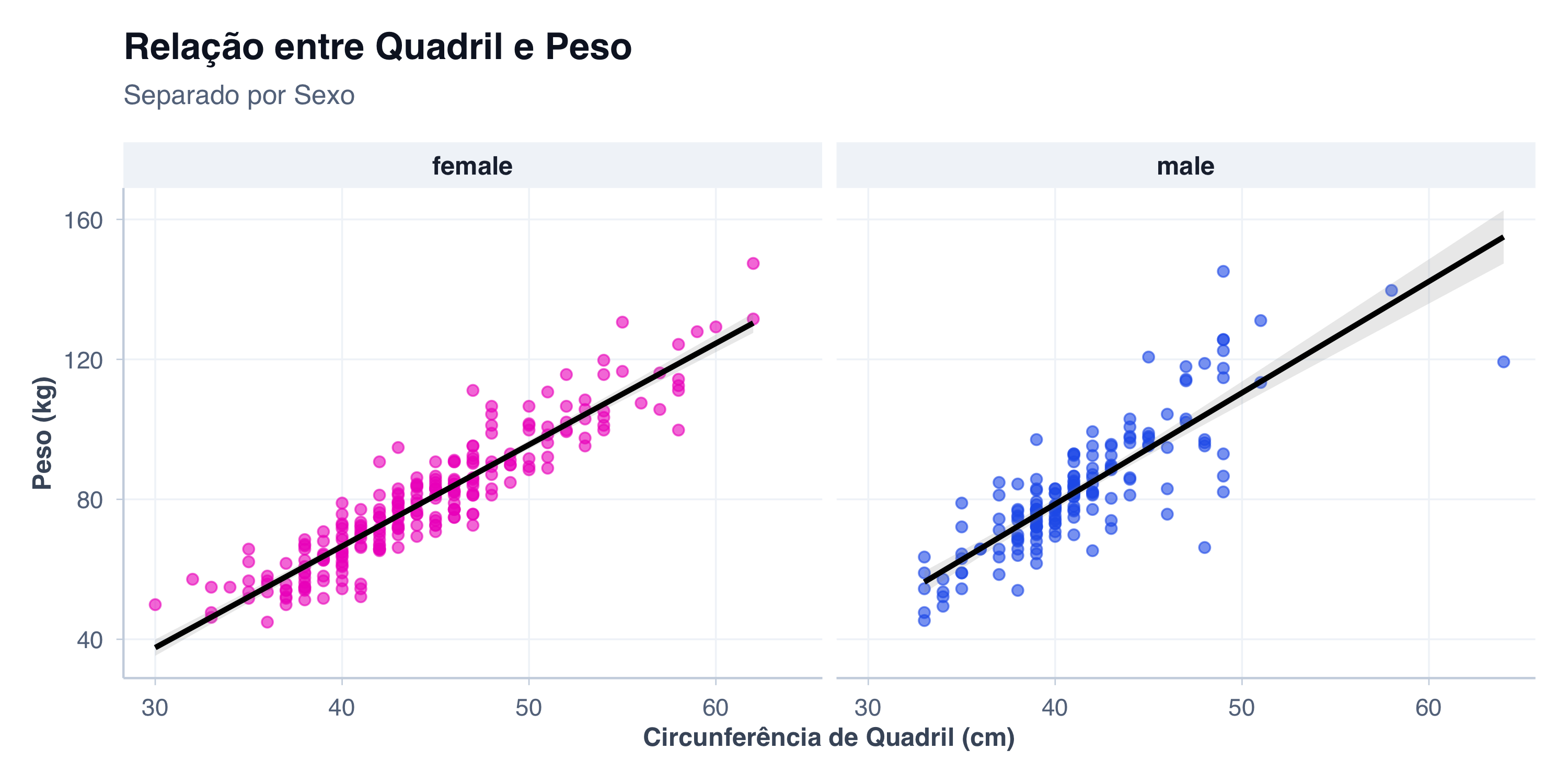

    title = "Relação entre Quadril e Peso",
    subtitle = "Separado por Sexo",
    x = "Circunferência de Quadril (cm)",
    y = "Peso (kg)"
  ) +
  theme(legend.position = "none")

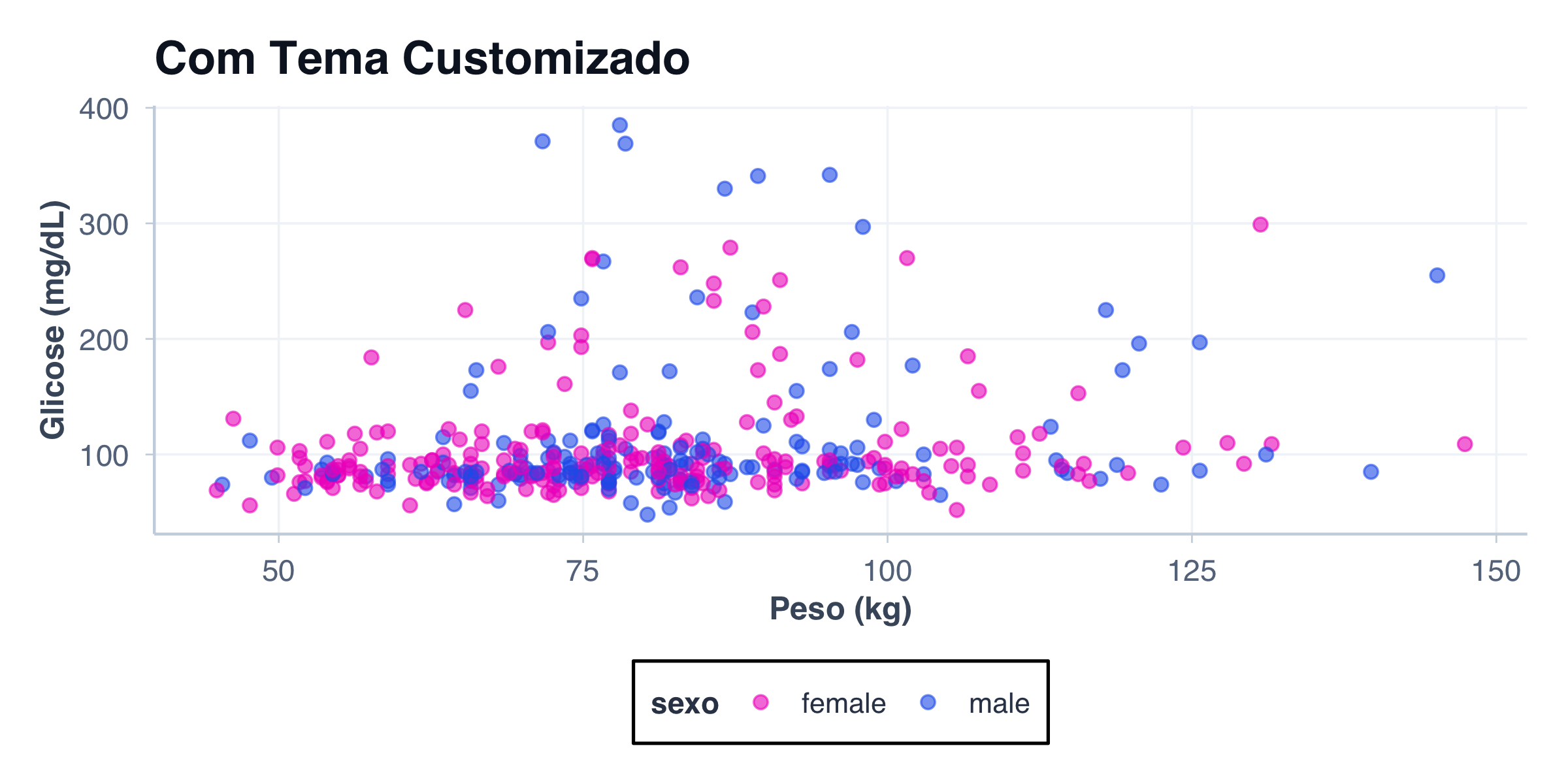

O que aconteceu? Aplicamos nosso tema customizado (tema_graficos()), que ajusta cores de fundo, fontes, tamanho de elementos, etc. Os dados não mudaram, mas a apresentação ficou muito mais profissional!

Por Que Isso Importa na Medicina

Você pode estar pensando: “Tudo bem, mas por que devo me importar com essa abstração toda?”

A resposta é simples e poderosa:

A Questão Errada vs. A Questão Certa

Questão Errada: “Qual tipo de gráfico devo usar?”

Esta pergunta te faz memorizar regras (quando usar barras, quando usar linhas, etc.). É frágil e você está sempre procurando.

Questão Certa: “O que quero comunicar com meus dados?”

Uma vez que você faz essa pergunta, a gramática de gráficos te diz como construir a resposta. Você não está buscando um tipo de gráfico específico — você está construindo a visualização que comunica exatamente o que você quer.

Na medicina, isso é crucial. Seus gráficos comunicam resultados que afetam decisões clínicas. Você precisa ser deliberado, intencional, e compreender exatamente o que está fazendo.

Alguns exemplos práticos:

Você quer mostrar a distribuição de uma variável contínua? Você sabe que precisa de dados (a variável), aesthetics (eixo x), e talvez uma geometria que mostre distribuição (histograma, densidade). Você escolhe a geometria baseado no que torna a comunicação mais clara.
Você quer comparar duas grupos? Dados (dois grupos), aesthetics (um grupo na cor, o outro no painel), e uma geometria que ressalte a comparação (boxplot, violin plot). Tudo flui logicamente.
Você quer mostrar uma série temporal? Dados (tempo e medida), aesthetics (tempo no eixo x, medida no eixo y), geom que mostre continuidade (linhas), sem facets desnecessários. A gramática guia você.

Quando você realmente internaliza a gramática de gráficos, você se torna um comunicador visual extraordinário.

Exemplo Interativo: Explorando com Plotly

Para ficar ainda mais interessante, vamos converter nosso gráfico para interativo usando plotly. Passe o mouse sobre os pontos para ver os detalhes de cada paciente:

Ver código R

p_interativo <- ggplot(pacientes, aes(x = quadril, y = peso, color = sexo)) +
  geom_point(alpha = 0.6, size = 2) +
  scale_color_manual(values = paleta_sexo) +
  tema_graficos() +
  labs(
    title = "Peso vs. Quadril (Interativo)",
    x = "Circunferência de Quadril (cm)",
    y = "Peso (kg)"
  ) +
  theme(legend.position = "top")

para_plotly(p_interativo)

Quiz Interativo

Teste seu entendimento sobre a Grammar of Graphics!

Questão 1: Qual é o componente mínimo necessário para criar um gráfico?

Aesthetics e Geom.
Data, Aesthetics e Geom.
Data.
Theme.

Resposta

Resposta correta: b) Data, Aesthetics e Geom

Você precisa de dados (o quê), de um mapeamento estético (para onde), e de uma geometria (como visualizar). Tudo o mais — facets, statistics, coordinates especiais, themes — são adições que refinam a visualização, mas esses três são obrigatórios.

Questão 2: Se você pega um gráfico de barras em coordenadas cartesianas normais e aplica coord_flip(), o que acontece?

O gráfico fica de cabeça para baixo.
Os eixos trocam de lugar (barras horizontais em vez de verticais).
Os dados são transformados.
O gráfico fica um gráfico de pizza.

Resposta

Resposta correta: b) Os eixos trocam de lugar

coord_flip() inverte os eixos x e y. Assim, um gráfico de barras vertical vira um gráfico de barras horizontal. Os dados e a geometria permanecem exatamente os mesmos — só a apresentação muda.

Questão 3: Qual é a diferença entre aes(color = sexo) (aesthetics) e geom_point() (geometria)?

Nenhuma — são a mesma coisa.
Aesthetics diz PARA ONDE mapear a variável; Geom diz COMO visualizá-la.
Geom diz PARA ONDE mapear; Aesthetics diz COMO visualizar.
Aesthetics é para cores; Geom é para pontos.

Resposta

Resposta correta: b) Aesthetics diz PARA ONDE mapear a variável; Geom diz COMO visualizá-la

aes(color = sexo) significa: “Vou mapear a variável ‘sexo’ para a propriedade visual ‘cor’”. Qual cor? Depende da escala de cores que você escolher.
geom_point() significa: “Vou usar pontos para visualizar esses dados”.

Você pode usar aes(color = sexo) com geom_point(), com geom_line(), com geom_bar() — tudo funciona. O mapeamento estético é independente da geometria.

Questão 4: Quando você usa facet_wrap(~sexo), os dados realmente são divididos em dois datasets separados?

Sim, os dados são filtrados.
Não, é apenas uma visualização separada dos mesmos dados.
Sim, e cada facet tem suas próprias geometrias.
Não, facets não funcionam assim.

Resposta

Resposta correta: b) Não, é apenas uma visualização separada dos mesmos dados

facet_wrap() (e facet_grid()) não dividem seus dados. Eles simplesmente criam múltiplos painéis, cada um mostrando uma fatia diferente dos dados mesmos, baseado na variável que você especificou. Os dados originais permanecem intactos.

Questão 5: Um gráfico de pizza é:

Um tipo de gráfico completamente diferente de um gráfico de barras.
Uma variação do gráfico de barras em coordenadas polares.
Melhor para medicina porque é mais bonito.
Apenas um gráfico de barras com rótulos percentuais.

Resposta

Resposta correta: b) Uma variação do gráfico de barras em coordenadas polares

Vimos isso na prática! Um gráfico de barras + coord_polar() = pizza chart. Não é um tipo separado de gráfico. É uma mudança na camada de coordenadas.

Na medicina, porém, lembre-se: gráficos de pizza geralmente não são recomendados porque o olho humano tem dificuldade em comparar áreas circulares com precisão.

Resumo das Camadas

Camada	O Quê	Exemplo
Data	Seu dataset	`pacientes`
Aesthetics	Mapeamento de variáveis para propriedades visuais	`aes(x = peso, color = sexo)`
Geom	Forma visual usada	`geom_point()`, `geom_bar()`
Facets	Divisão em múltiplos painéis	`facet_wrap(~sexo)`
Statistics	Transformações dos dados	`geom_smooth()` aplica regressão
Coordinates	Sistema de coordenadas	`coord_cartesian()`, `coord_polar()`
Theme	Aparência visual	`tema_graficos()`, cores, fontes

Próximo Passo

Agora que você compreende a gramática, no próximo capítulo vamos explorar os tipos de dados e gráficos mais comuns na medicina: distribuições, comparações entre grupos, relações entre variáveis, e séries temporais.

A gramática é a teoria. Agora vamos colocá-la em prática.

Para aprofundamento, recomendamos os livros de Wilkinson (2005), Wickham (2016) e Healy (2018).

Referências

HEALY, Kieran. Data Visualization: A Practical Introduction. [S.l.]: Princeton University Press, 2018.

WICKHAM, Hadley. ggplot2: Elegant Graphics for Data Analysis. 2. ed. [S.l.]: Springer-Verlag New York, 2016.

WILKINSON, Leland. The Grammar of Graphics. 2. ed. New York: Springer, 2005.

De volta ao topo
